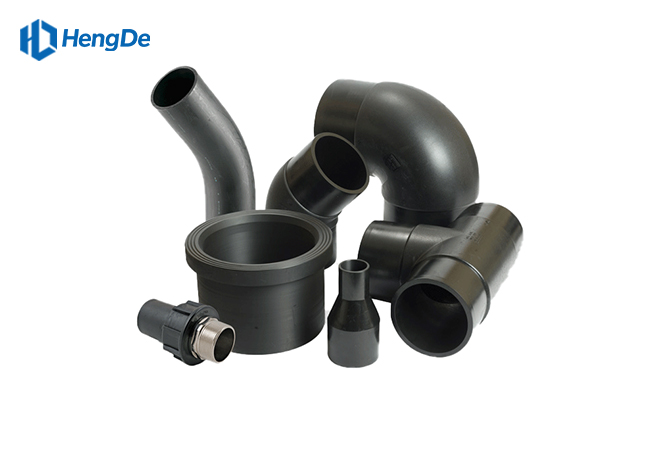

HDPE给水管系列

热熔对接配件

1、产品类型：热熔承插配件、热熔对接配件、电熔配件、法兰、阀门等

2、规格范围：DN20mm — DN1200mm

3、压力等级：PN0.6MPa — PN2.0MPa

4、原料材质：PE100 全新原料

5、连接方式：热熔承插、热熔对接、电熔连接、法兰连接

6、执行标准：GB/T 13663.3、ISO 4427、EN 12201等

7、应用场景：管道连接、分支、变径、转弯等

Certification

获取报价发送邮件

介绍
特征
规格
物理参数
应用
下载

介绍

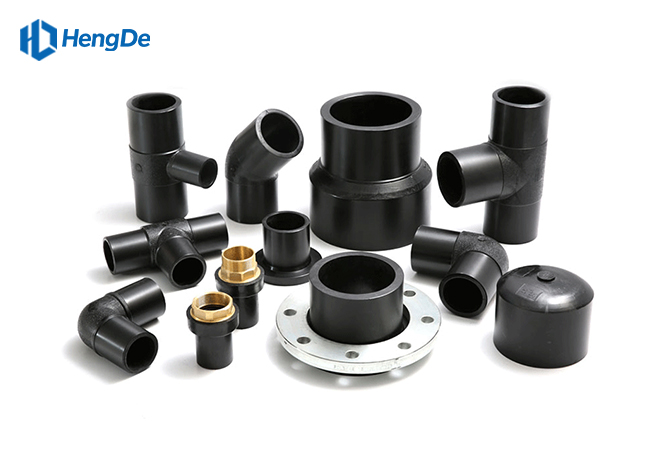

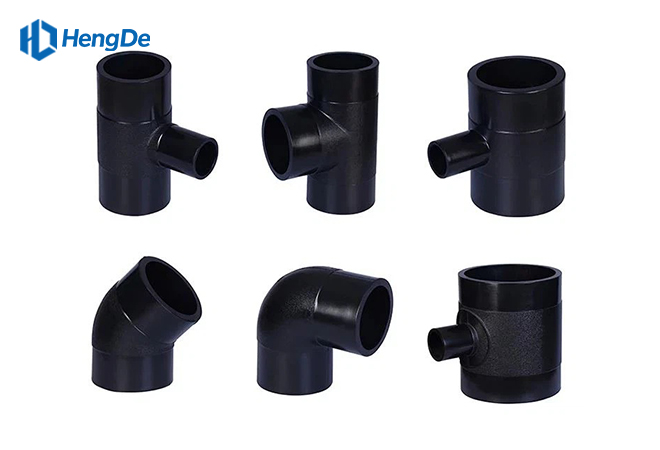

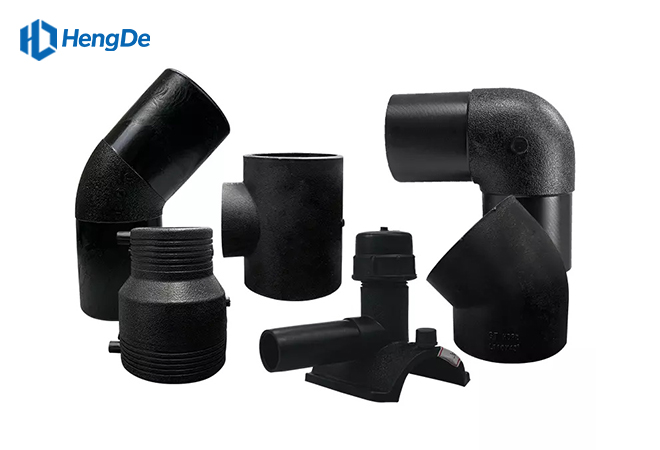

HDPE管道配件是聚乙烯管道系统的重要组成部分，用于管道的连接、分支、变径、转弯等，与管材配套使用，形成完整的管道系统。产品包括热熔承插配件、热熔对接配件、电熔配件、法兰、阀门等多种类型，规格齐全，可满足各种工程需求。

所有配件均采用PE100全新原料生产，与管材材质一致，连接可靠，密封性好，强度高于管材本体。恒德塑胶配件种类齐全，尺寸精准，与管材完美匹配，确保管道系统整体安全可靠。

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

特征

性能特点

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

种类齐全：弯头、三通、直接、法兰、阀门等全系列配件。

材质一致：与管材同材质，连接性能好。

连接可靠：热熔/电熔连接，接口强度高于管材。

尺寸精准：加工精度高，与管材配合紧密。

耐腐蚀强：与管材同等耐腐蚀性能。

安装便捷：多种连接方式可选，施工方便。

质量可靠：通过严格的出厂检验，性能稳定。

规格

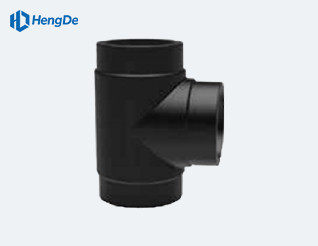

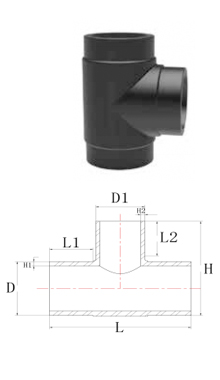

等距T
	尺寸	D（毫米）	D1（毫米）	L(mm)	L1（毫米）	L2(毫米)	H(毫米)
	T63/SDR11	63	63	180	54	54	120
	T75/SDR11	75	75	54	60	60	140
	T90/SDR11	90	90	224	60	60	157
	T110/SDR17	110	110	245	62	62	178
	T110/SDR13.6	110	110	245	62	62	178
	T110/SDR11	110	110	245	62	62	178
	T125/SDR13.6	125	125	257	63	63	190
	T125/SDR11	125	125	257	63	63	190
	T140/SDR17	140	140
	T140/SDR13.6	140	140
	T140/SDR11	140	140
	T160/SDR17	160	160	300	65	65	230
	T160/SDR13.6	160	160	300	65	65	230
	T160/SDR11	160	160	300	65	65	230
	T200/SDR17	200	200	355	70	70	273
	T200/SDR13.6	200	200	355	70	70	273
	T200/SDR11	200	200	355	70	70	273
	T225/SDR17	225	225	388	77	77	310
	T225/SDR13.6	225	225	388	77	77	310
	T225/SDR11	225	225	388	77	77	310
	T250/SDR17	250	250	443	90	90	345
	T250/SDR13.6	250	250	443	90	90	345
	T250/SDR11	250	250	443	90	90	345
	T315/SDR17	315	315	525	97	97	410
	T315/SDR13.6	315	315	525	97	97	410
	T315/SDR11	315	315	525	97	97	410
	T355/SDR17	355	355	555	95	94	450
	T355/SDR11	355	355	555	95	94	450
	T400/SDR17	400	400	625	105	105	508
	T400/SDR11	400	400	625	105	105	508
	T500/SDR17	500	500	720	105	105	605
	T500/SDR11	500	500	720			605

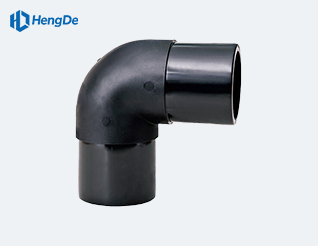

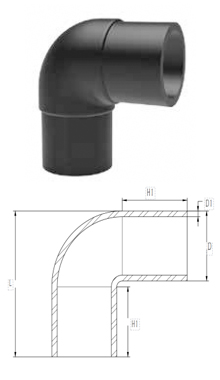

90度弯头
	尺寸	D（毫米）	L(mm)	H1(毫米)	D1（毫米）
	L63*90/SDR11	63	120	56	5.9
	L75*90/SDR11	75	138	60	6.9
	L90*90/SDR11	90	157	60	8.3
	L110*90/SDR17	110	179	62	6.7
	L110*90(SDR13.6)	110	179	62	8.2
	L110*90(SDR11)	110	179	62	10.1
	L125*90/SDR13.6	125	195	63	9.3
	L125*90/SDR11	125	195	63	11.5
	L160*90/SDR17	160	232	65	9.6
	L160*90/SDR13.6	160	232	65	11.9
	L160*90/SDR11	160	232	65	14.7
	L200*90/SDR17	200	275	70	12
	L200*90/SDR13.6	200	275	70	14.8
	L200*90/SDR11	200	275	70	18.3
	L225*90/SDR17	225	305	77	13.5
	L225*90/SDR13.6	225	305	77	16.7
	L225*90/SDR11	225	305	77	20.6
	L250*90/SDR17	250	340	90	14.9
	L250*90/SDR13.6	250	340	90	18.5
	L250*90/SDR11	250	340	90	22.8
	L315*90/SDR17	315	420	97	18.8
	L315*90/SDR13.6。	315	420	97	23.3
	L315*90/SDR11	315	420	97	28.7
	L355*90/SDR17	355	450	95.1	21.2
	L355*90/SDR13.6	355	450	95.1	26.2
	L355*90/SDR11	355	450	95.1	32.2
	L400*90/SDR17	400	510	105	23.7
	L400*90/SDR11	400	510	105	36.3
	L500*90/SDR17	500	605	105	29.7
	L500*90/SDR11	500	605	105	45.4

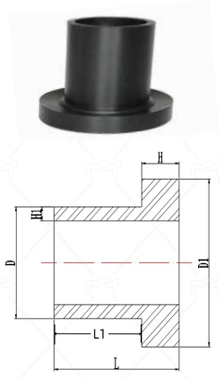

短截端
	尺寸	D（毫米）	D1（毫米）	H(毫米)	H1(毫米)	L(mm)	L1（毫米）
	FL63/SDR11	63	87	10.0	5.9	80	70
	FL75/SDR11	75	105	12.0	6.9	80	70
	FL90/SDR13.6	90	122	13.0	6.8	83	70
	FL90/SDR11	90	122	13.0	8.2	83	70
	FL110/SDR13.6	110	145	15.0	8.5	90	75
	FL110/SDR11	110	145	15.0	10.0	90	75
	FL125/SDR13.6	125	155	16.0	9.3	92	78
	FL125/SDR11	125	155	16.0	11.3	92	78
	FL140/SDR13.6	140	178	17.0	10.4	103	85
	FL140/SDR11	140	178	17.0	13.1	103	85
	FL160/SDR13.6	160	200	19.0	11.7	105	85
	FL160/SDR11	160	200	19.0	14.5	105	85
	FL180/SDR13.6	180	220	20.0	13.4	110	90
	FL180/SDR11	180	220	20.0	16.6	110	90
	FL200/SDR13.6	200	247	22.0	14.8	115	92
	FL200/SDR11	200	247	22.0	18.6	115	92
	FL225/SDR17	225	270	23.4	13.4	118	95
	FL225/SDR13.6	225	270	23.4	16.8	118	95
	FL225/SDR11	225	270	23.4	21.0	118	95
	FL250/SDR17	250	300	25.0	15.1	122	95
	FL250/SDR13.6	250	300	25.0	19.0	122	95
	FL250/SDR11	250	300	25.0	23.0	122	95
	FL280/SDR17	280	330	27.5	16.7	136	110
	FL280/SDR13.6	280	330	27.5	20.8	136	110
	FL280/SDR11	280	330	27.5	25.5	136	110
	FL315/SDR17	315	362	29.0	19.0	145	115
	FL315/SDR13.6	315	364	29.0	23.5	145	115
	FL315/SDR11	315	362	29.0	29.2	145	115
	FL355/SDR17	355	410	30.0	21.0	155	125
	FL355/SDR13.6	355	410	30.0	26.5	155	125
	FL355/SDR11	355	412	30.0	32.5	155	125
	FL400/SDR17	400	474	33.0	24.5	172	135
	FL400/SDR13.6	400	474	33.0	30.2	172	135
	FL400/SDR11	400	474	33.0	37.0	172	135
	FL450/SDR17	450	524	33.0	27.0	164	127
	FL450/SDR13.6	450				164	127
	FL450/SDR11	450	524	33.0	41.2	164	127
	FL500/SDR17	500	562	41.0	30.5	182	138
	FL500/SDR11	500	562	41.0	46.5	182	138
	FL560/SDR17	560	620	41.5	33.8	185	140
	FL560/SDR11	560	620	41.5	52.4	185	140
	FL630/SDR17	630	690	47.0	38.1	200	150
	FL630/SDR11	630	690	47.0	58.3	200	150

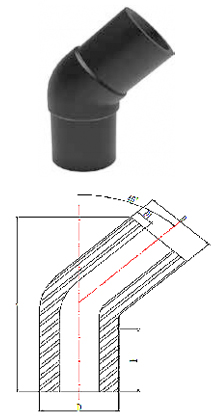

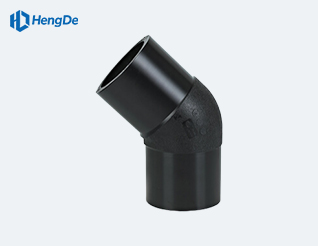

45度弯头
	尺寸	D（毫米）	L(mm)	唔）	D1（毫米）
	L75*45/SDR11	75	158	58	6.9
	L90*45/SDR11	90	175	60	8.3
	L110*45/SDR13.6	110	195	62	8.2
	L110*45/SDR11	110	195	62	10.1
	L125*45/SDR13.6	125	200	63	9.3
	L125*45/SDR11	125	200	63	11.5
	L160*45/SDR13.6	160	235	65	11.9
	L160*45/SDR11	160	235	65	14.7
	L200*45/SDR13.6	200	265	70	14.8
	L200*45/SDR11	200	265	70	18.3
	L225*45/SDR17	225	295	77	13.5
	L225*45/SDR13.6	225	295	77	16.7
	L225*45/SDR11	225	295	77	20.5
	L250*45/SDR17	250	338	90	14.9
	L250*45/SDR13.6	250	338	90	18.5
	L250*45/SDR11	250	338	90	22.8
	L315*45/SDR17	315	400	97	18.8
	L315*45/SDR13.6	315	400	97	23.3
	L315*45/SDR11	315	400	97	28.7
	L355*45/SDR17	355	442	95	21.2
	L355*45/SDR11	355	442	95	32.3
	L400*45/SDR17	400	472	105	23.8
	L400*45/SDR11	400	472	105	36.4
	L500*45/SDR17	500			29.8
	L500*45/SDR11	500			45.5

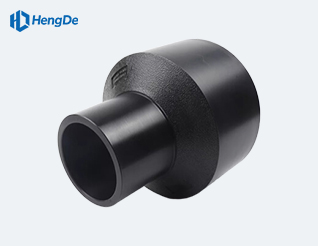

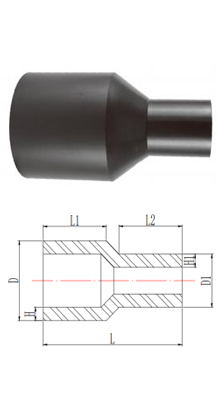

减速器
	尺寸（毫米）	D（毫米）	D1（毫米）	L（毫米）	L1（毫米）	L2（毫米）	H(毫米)	H1(毫米)
	S75*50/SDR11	75	50	120	54	54	6.9	4.7
	S75*63/SDR11	75	63	120	54	54	6.9	5.9
	S90*50/SDR11	90	50	130	58	58	8.3	4.7
	S90*63/SDR11	90	63	130	58	58	8.3	5.9
	S90*75/SDR11	90	75	130	58	58	8.3	6.8
	S110*50/SDR13.6	110	50	133	60	60	8.2	3.9
	S110*50/SDR11	110	50	133	60	60	10.1	4.7
	S110*63/SDR13.6	110	63	133	60	60	8.2	4.7
	S110*63/SDR11	110	63	133	60	60	10.1	5.9
	S110*75/SDR13.6	110	75	133	60	60	8.2	5.6
	S110*75/SDR11	110	75	133	60	60	10.1	6.8
	S110*90/SDR13.6	110	90	133	60	60	8.2	6.7
	S110*90/SDR11	110	90	133	60	60	10.1	8.2
	S125*63/SDR13.6	125	63	142	63	63	9.2	4.7
	S125*63/SDR11	125	63	142	63	63	11.4	5.9
	S125*75/SDR13.6	125	75	135	63	63	9.2	5.6
	S125*75/SDR11	125	75	135	63	63	11.4	6.8
	S125*90/SDR13.6	125	90	135	63	63	9.2	6.7
	S125*90/SDR11	125	90	135	63	63	11.4	8.2
	S125*110/SDR13.6	125	110	135	63	63	9.2	8.1
	S125*110/SDR11	125	110	135	63	63	11.4	10
	S160*63/SDR13.6	160	63	165	67	67	11.8	4.7
	S160*63/SDR11	160	63	165	67	67	14.6	5.9
	S160*75/SDR13.6	160	75	158	65	65	11.8	5.6
	S160*75/SDR11	160	75	158	65	65	14.6	6.8
	S160*90/SDR13.6	160	90	153	65	65	11.8	6.7
	S160*90/SDR11	160	90	153	65	65	14.6	8.2
	S160110SDR13.6	160	110	150	65	65	11.8	8.1
	S160*110/SDR11	160	110	150	65	65	14.6	10
	S160*125/SDR13.6	160	125	145	66	66	11.8	9.2
	S160*125/SDR11	160	125	145	66	66	14.6	11.4
	S200*63/SDR13.6	200	63	178	75	62	14.7	4.7
	S200*63/SDR11	200	63	178	75	62	18.2	5.9
	S200*75/SDR13.6	200	75	180	75	65	14.7	5.6
	S200*75/SDR11	200	75	180	75	65	18.2	6.8
	S200*90/SDR13.6	200	90	178	75	67	14.7	6.7
	S200*90/SDR11	200	90	178	75	67	18.2	8.2
	S200*110/SDR13.6	200	110	174	74	70	14.7	8.1
	S200*110/SDR11	200	110	174	74	70	18.2	10
	S200*125/SDR13.6	200	125	172	75	70	14.7	9.2
	S200*125/SDR11	200	125	172	75	70	18.2	11.4
	S200*160/SDR13.6	200	160	160	75	70	14.7	11.8
	S200*160/SDR11	200	160	160	75	70	18.2	14.6
	S250*90/SDR13.6	250	90	192	80	70	18.4	6.7
	S250*90/SDR11	250	90	192	80	70	22.7	8.2
	S250*110/SDR13.6	250	110	188	80	70	18.4	8.1
	S250*110/SDR11	250	110	188	80	70	22.7	10
	S250*160/SDR13.6	250	160	182	80	80	18.4	11.8
	S250*160/SDR11	250	160	182	80	80	22.7	14.6
	S250*200/SDR13.6	250	200	175	80	80	18.4	14.7
	S250*200/SDR11	250	200	175	80	80	22.7	18.2
	S315*110/SDR17	315	110	198	88	65	18.7	6.6
	S315*110/SDR11	315	110	198	88	65	28.6	10
	S315*160/SDR17	315	160	200	88	77	18.7	9.5
	S315*160/SDR11	315	160	200	88	77	28.6	14.6
	S315*200/SDR17	315	200	190	90	77	18.7	11.9
	S315*200/SDR11	315	200	190	90	77	28.6	18.2
	S315*250/SDR17	315	250	189	90	85	18.7	14.8
	S315*250/SDR11	315	250	189	90	85	28.6	22.7

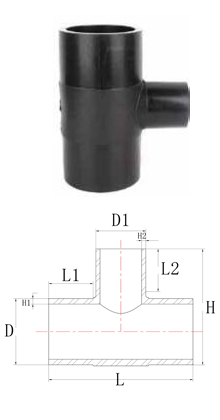

变径三通
	尺寸（毫米）	D（毫米）	D1（毫米）	L（毫米）	H（毫米）
	T63*50/SDR11	63	50
	T75*50/SDR11	75	50	193	138
	T75*63/SDR11	75	63	193	138
	T90*40/SDR11	90	40	197	155
	T90*50/SDR11	90	50	197	155
	T90*63/SDR11	90	63	197	155
	T90*75/SDR11	90	75	210	155
	T110*40/SDR11	110	40	203	178
	T110*50/SDR13.6	110	50	203	178
	T110*50/SDR11	110	50	203	178
	T110*63/SDR13.6	110	63	203	178
	T110*63/SDR11	110	63	203	178
	T110*75/SDR13.6	110	75	225	178
	T110*75/SDR11	110	75	225	178
	T110*90/SDR13.6	110	90	226	178
	T110*90/SDR11	110	90	226	178
	T125*50/SDR13.6	125	50	192	190
	T125*50/SDR11	125	50	192	190
	T125*63/SDR13.6	125	63	192	190
	T125*63/SDR11	125	63	192	190
	T125*75/SDR13.6	125	75	205	190
	T125*75/SDR11	125	75	205	190
	T125*90/SDR13.6	125	90	220	190
	T125*90/SDR11	125	90	220	190
	T125*110/SDR13.6	125	110	240	190
	T125*110/SDR11	125	110	240	190
	T140*110/SDR13.6	140	110
	T160*50/SDR17	160	50	205	230
	T160*50/SDR13.6	160	50	205	230
	T160*50/SDR11	160	50	205	230
	T160*63/SDR17	160	63	210	230
	T160*63/SDR13.6	160	63	210	230
	T160*63/SDR11	160	63	210	230
	T160*75/SDR17	160	75	217	230
	T160*75/SDR13.6	160	75	217	230
	T160*75/SDR11	160	75	217	230
	T160*90/SDR17	160	90	237	230
	T160*90/SDR13.6	160	90	237	230
	T160*90/SDR11	160	90	237	230
	T160*110/SDR17	160	110	250	230
	T160*110/SDR13.6	160	110	250	230
	T160*110/SDR11	160	110	250	230
	T160*125/SDR13.6	160	125	267	230
	T160*125/SDR11	160	125	267	230
	T200*50/SDR17	200	50	230	273
	T200*50/SDR13.6	200	50	217	277
	T200*50/SDR11	200	50	217	277
	T200*63/SDR17	200	63	230	273
	T200*63/SDR13.6	200	63	217	277
	T200*63/SDR11	200	63	217	277
	T200*75/SDR17	200	75	245	277
	T200*75/SDR13.6	200	75	245	277
	T200*75/SDR11	200	75	245	277
	T200*90/SDR17	200	90	245	277
	T200*90/SDR13.6	200	90	245	277
	T200*90/SDR11	200	90	245	277
	T200*110/SDR17	200	110	264	277
	T200*110/SDR13.6	200	110	264	277
	T200*110/SDR11	200	110	264	277
	T200*125/SDR17	200	125	315	273
	T200*140/SDR17	200	140	315	273
	T200*160/SDR17	200	160	315	273
	T200*160/SDR13.6	200	160	315	277
T200*160/SDR11	200	160	315	277
T225*63/SDR17	225	63	237	295
T225*63/SDR13.6	225	63	237	295
T225*63/SDR11	225	63	237	295
T225*75/SDR17	225	75	237	295
T225*75/SDR13.6	225	75	237	295
T225*75/SDR11	225	75	237	295
T225*90/SDR17	225	90	274	295
T225*90/SDR13.6	225	90	274	295
T225*90/SDR11	225	90	274	295
T225*110/SDR17	225	110	274	295
T225*110/SDR13.6	225	110	274	295
T225*110/SDR11	225	110	274	295
T225*160/SDR17	225	160	320	295
T225*160/SDR13.6	225	160	320	295
T225*160/SDR11	225	160	320	295
T225*200/SDR17	225	200	358	295
T225*200/SDR13.6	225	200	358	295
T225*200/SDR11	225	200	358	295
T250*63/SDR17	250	63	300	335

变径三通
尺寸（毫米）	D（毫米）	D1（毫米）	L（毫米）	H（毫米）
T250*63/SDR13.6	250	63	300	335
T250*63/SDR11	250	63	300	335
T250*75/SDR17	250	75	300	335
T250*75/SDR13.6	250	75	300	335
T250*75/SDR11	250	75	300	335
T250*90/SDR17	250	90	300	335
T250*90/SDR13.6	250	90	300	335
T250*90/SDR11	250	90	300	335
T250*110/SDR17	250	110	303	335
T250*110/SDR13.6	250	110	303	335
T250*110/SDR11	250	110	303	335
T250*160/SDR17	250	160	353	332
T250*160/SDR13.6	250	160	353	332
T250*160/SDR11	250	160	353	332
T250*200/SDR17	250	200	390	335
T250*200/SDR13.6	250	200	390	335
T250*200/SDR11	250	200	390	335
T315*90/SDR17	315	90	320	405
T315*90/SDR13.6	315	90	320	405
T315*90/SDR11	315	90	320	405
T315*110/SDR17	315	110	320	405
T315*110/SDR13.6	315	110	320	405
T315*110/SDR11	315	110	320	405
T315*160/SDR17	315	160	370	367
T315*160/SDR13.6	315	160	370	367
T315*160/SDR11	315	160	370	367
T315*200/SDR17	315	200	410	400
T315*200/SDR13.6	315	200	410	400
T315*200/SDR11	315	200	410	400
T315*250/SDR17	315	250	520	410
T315*250/SDR13.6	315	250	520	410
T315*250/SDR11	315	250	520	410
T355*110/SDR17	355	110	312	445
T355*110/SDR11	355	110
T355*125/SDR17	355	125
T355*125/SDR11	355	125
T355*140/SDR17	355	140
T355*140/SDR11	355	140
T355*160/SDR17	355	160
T355*160/SDR11	355	160
T355*200/SDR17	355	200	400	445
T355*200/SDR11	355	200
T355*250/SDR17	355	250
T355*250/SDR11	355	250
T355*280/SDR17	355	280
T355*280/SDR11	355	280
T355*315/SDR17	355	315	515	455
T355*315/SDR11	355	315
T400*90/SDR17	400	90	437	490
T400*90/SDR11	400	90	437	490
T400*110/SDR17	400	110	440	495
T400*110/SDR11	400	110	440	495
T400*160/SDR17	400	160	440	490
T400*160/SDR11	400	160	440	490
T400*200/SDR17	400	200	440	490
T400*200/SDR11	400	200	440	490
T400*250/SDR17	400	250	475	493
T400*250/SDR11	400	250	475	493
T400*315/SDR17	400	315	540	500
T400*315/SDR11	400	315	540	500
T500*110/SDR17	500	110	328	600
T500*110/SDR11	500	110	328	600
T500*125/SDR17	500	125
T500*125/SDR11	500	125
T500*140/SDR17	500	140
T500*140/SDR11	500	140
T500*160/SDR17	500	160	380	595
T500*160/SDR11	500	160	380	595
T500*180/SDR17	500	180
T500*180/SDR11	500	180
T500*200/SDR17	500	200	415	600
T500*200/SDR11	500	200	415	600
T500*225/SDR17	500	225
T500*225/SDR11	500	225
T500*250/SDR17	500	250	470	602
T500*250/SDR11	500	250	470	602
T500*315/SDR17	500	315	530	600
T500*315/SDR11	500	315	530	600
T500*400/SDR17	500	400	617	600
T500*400/SDR11	500	400	617	600

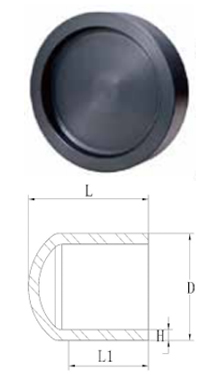

端盖
	尺寸	D（毫米）	L（毫米）	L1（毫米）	H（毫米）
	D75/SDR11	75	72	58	6.9
	D90/SDR11	90	80	63	8.6
	D110/SDR13.6	110	85	59	8.2
	D110/SDR11	110	85	59	10.1
	D125/SDR13.6	125	90	62	9.3
	D125/SDR11	125	90	62	11.5
	D160/SDR13.6	160	100	63	11.9
	D160/SDR11	160	100	63	14.7
	D200/SDR13.6	200	115	75	14.8
	D200/SDR11	200	115	75	18.3
	D250/SDR13.6	250	130	82	18.5
	D250/SDR11	250	130	82	22.8
	D315/SDR17	315	140	87	18.8
	D315/SDR11	315	140	87	28.7

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

物理参数

物品	配件类型	指定配件	直径（毫米）	压力速率（PN-巴）	制造工艺
1	对接熔接管件	男同	外径 20-63 毫米 1/2'-2'		注塑成型
		变径接头/变径连接器	外径75-630毫米	PN25、PN20、PN16、PN12.5、PN10
		球座	外径63-630毫米	PN25、PN20、PN16、PN12.5、PN10
		异径三通	外径75-630毫米	PN25、PN20、PN16、PN12.5、PN10
		90度弯头	外径63-630毫米	PN16、PN12.5、PN10
		45度弯头	外径63-630毫米	PN16、PN12.5、PN10
		30度弯头	外径63-630毫米	PN16、PN12.5、PN10
		22.5度弯头	外径110-630毫米	PN16、PN12.5、PN10
		端盖	外径75-1200毫米	PN25、PN20、PN16、PN12.5、PN10
		十字T型	外径63-315毫米	PN16，PN12.5
		异径三通	外径90-315毫米	PN16，PN12.5
		短截端	外径50-630毫米	PN16、PN12.5、PN10
		侧向三通（45度三通）	外径63-160毫米	PN16
