HDPE给水管系列

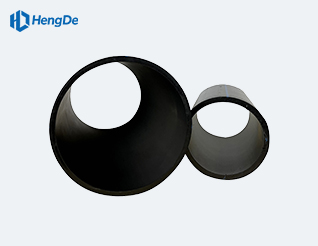

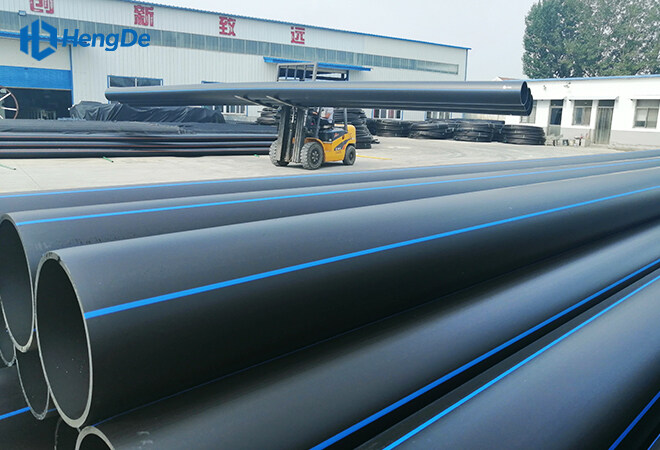

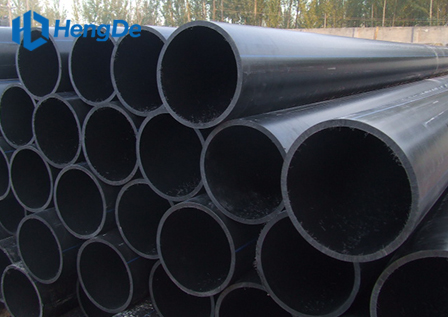

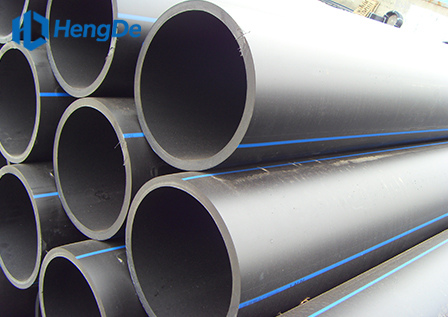

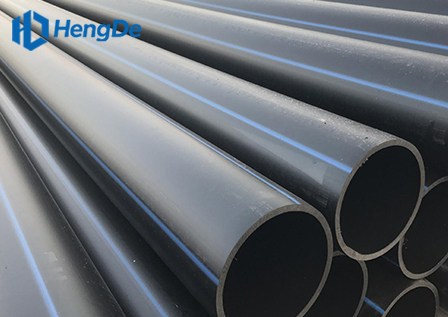

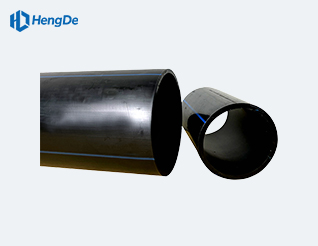

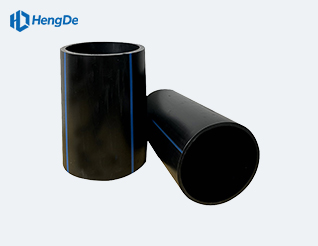

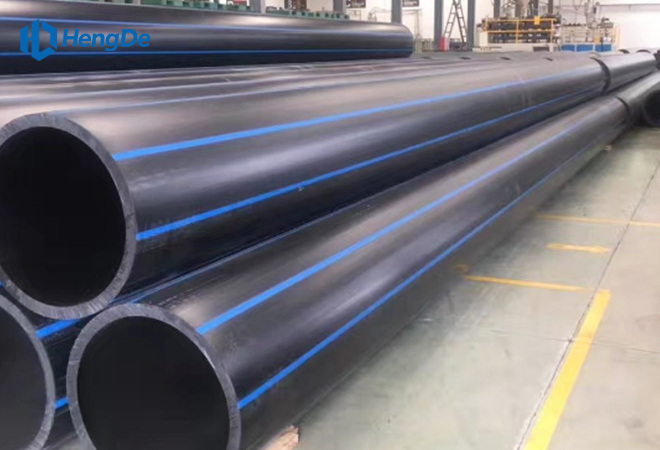

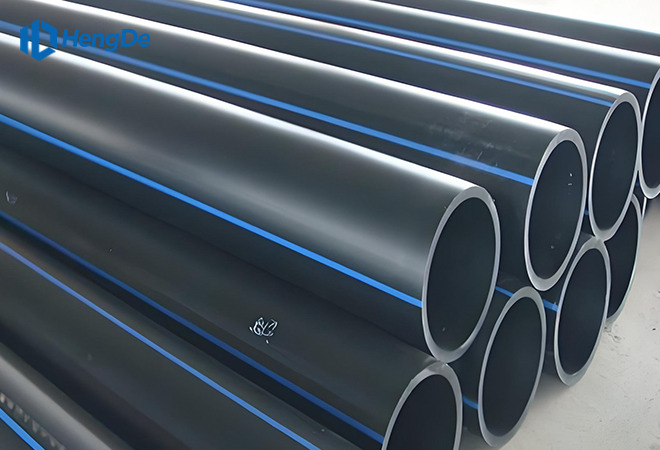

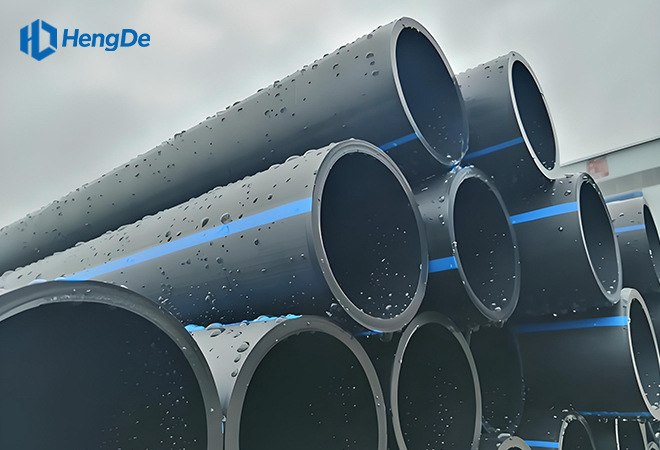

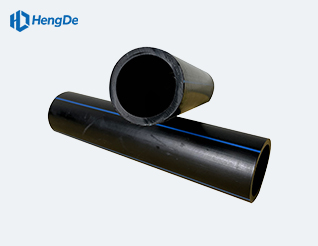

HDPE给水管
标准：DIPS

1、规格尺寸：外径 Φ20mm — Φ1600mm

2、压力等级：PN32-SDR6、PN25-SDR7.4、PN20-SDR9、PN16-SDR11、PN12.5-SDR13.6、PN10-SDR17、PN8-SDR21、PN6-SDR26

3、原料材质：PE63、PE80、PE100、PE4710、PE3608、PE3408、PE100RC

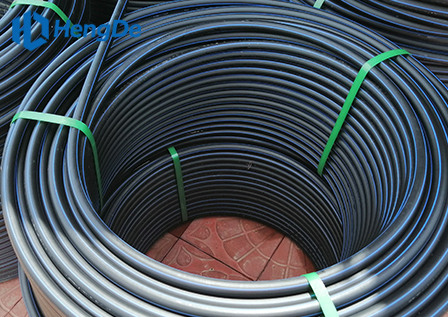

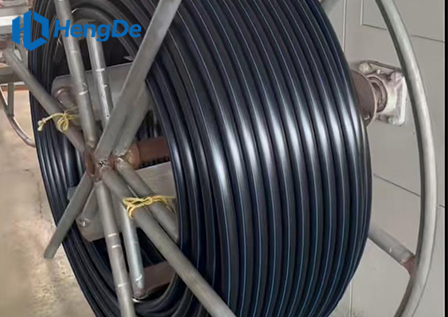

4、管材长度：5.8m / 11.8m；DN20—DN90mm可做盘管（100m-200m/卷）

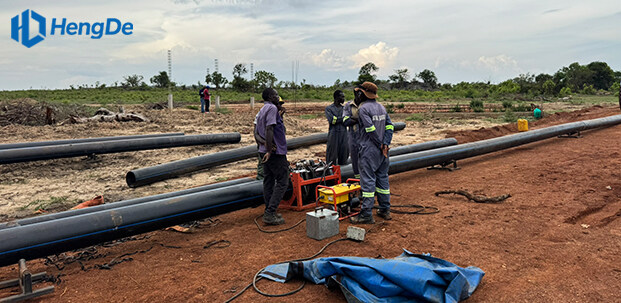

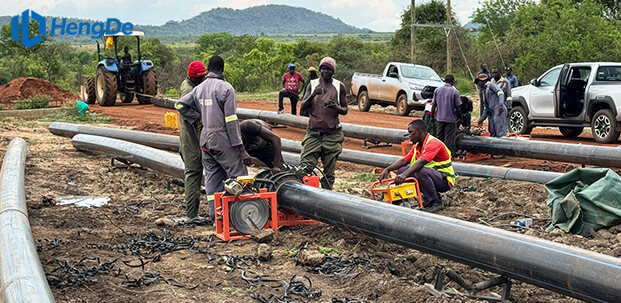

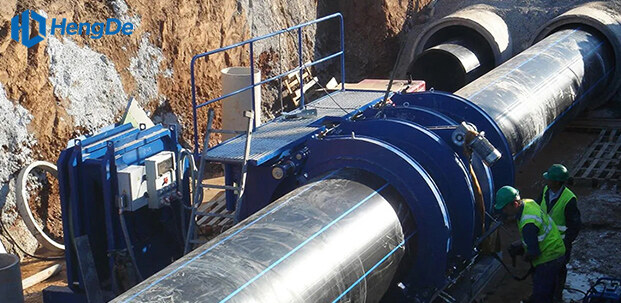

5、应用领域：供水、矿山、疏浚、海洋、灌溉、工业、化工、市政排水等

6、执行标准：ISO 4427、GB/T 13663、EN 12201、AS/NZS 4130、DIN 8074/8075、GOST 18599、DIPS、IPS等

7、交货周期：10—20天，视订单总量而定

Certification

获取报价发送邮件

介绍
特征
规格
物理参数
应用
下载

介绍

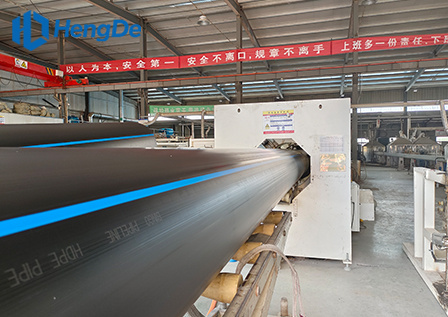

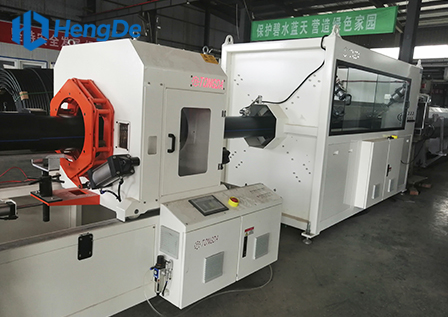

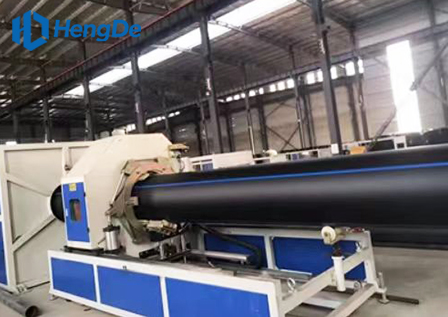

HDPE给水管道以优质高密度聚乙烯颗粒为原料，采用先进挤出工艺成型，可按多国标准生产，规格齐全、卫生达标，是洁净水源输送的理想管材。产品覆盖DN20-DN1000全口径，公称压力0.6MPa-2.0MPa，适用于水利输水、市政供水、城乡饮水、园区供水等场景。

产品耐腐蚀、耐酸碱、耐老化，埋地使用寿命长；卫生无毒、密封性好、柔韧性强，安装便捷、渗漏率低，是绿色高效的给水专用管道。恒德塑胶HDPE给水管严格按照各项标准生产，通过饮用水卫生安全认证，每批次产品均经过严格出厂检验，确保品质稳定可靠。

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

特征

性能特点

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

卫生安全：采用食品级PE100全新原料，通过饮用水卫生安全认证，可安全输送饮用水。

耐腐蚀强：耐酸碱、耐化学腐蚀，使用寿命长达50年以上。

柔韧性好：可弯曲、抗沉降，适应各种复杂地形和地质条件。

连接可靠：热熔/电熔连接，接口强度高于管材本体，无渗漏。

内壁光滑：摩擦阻力小，输水效率高，不结垢不堵塞。

重量轻便：仅为钢管的1/8，运输安装方便，降低施工成本。

环保可回收：无毒无味，可回收再利用，符合绿色环保要求。

规格

球墨铸铁管尺寸（DIPS）及尺寸数据 PE4710 (PE3408) 尺寸单位：英寸
压力等级		335 psi DR 7.0		250 psi DR 9.0		200 psi DR 11.0		160 psi DR 13.5		PE4710 (PE3408)
公称管径	浸入式外径（英寸）	最小墙体（英寸）	重量（磅/英尺）	最小墙体（英寸）	重量（磅/英尺）	最小墙体（英寸）	重量（磅/英尺）	最小墙体（英寸）	重量（磅/英尺）	公称管径
4英寸	4.5	0.686	3.87	0.533	3.13	0.436	2.62	0.356	2.18	4英寸
6英寸	5.563	0.986	8	0.767	6.47	0.627	5.42	0.511	4.5	6英寸
8英寸	6.625	1.293	13.76	1.006	11.13	0.823	9.32	0.67	7.75	8英寸
10英寸	8.625	1.586	20.7	1.233	16.74	1.009	14.03	0.822	11.66	10英寸
12英寸	10.75	1.886	29.27	1.467	23.67	1.2	19.84	0.978	16.48	12英寸
14英寸	12.75	2.186	39.33	1.7	31.8	1.391	26.65	1.133	22.15	14英寸
16英寸	14	2.486	50.87	1.933	41.13	1.582	34.47	1.289	28.64	16英寸
18英寸	16	2.786	63.89	2.167	51.66	1.773	43.29	1.444	35.97	18英寸
20英寸	18			2.4	63.38	1.964	53.12	1.6	44.14	20英寸
24英寸	20			2.867	90.43	2.345	75.78	1.911	62.97	24英寸
30英寸	22					2.909	116.58	2.37	96.87	30英寸
36英寸	24					3.482	167.01	2.837	138.77	36英寸
42英寸	30							3.296	187.33	42英寸
压力等级		125 psi DR 7.0		100 psi DR 9.0		200 psi DR 11.0		160 psi DR 13.5		PE4710 (PE3408)
公称管径	浸入式外径（英寸）	最小墙体（英寸）	重量（磅/英尺）	最小墙体（英寸）	重量（磅/英尺）	最小墙体（英寸）	重量（磅/英尺）	最小墙体（英寸）	重量（磅/英尺）	公称管径
4英寸	4.8	0.282	1.76	0.229	1.45					4英寸
6英寸	6.9	0.406	3.64	0.329	2.99	0.265	2.43	0.212	1.96	6英寸
8英寸	9.05	0.532	6.26	0.431	5.13	0.348	4.19	0.278	3.37	8英寸
10英寸	11.1	0.653	9.42	0.529	7.73	0.427	6.3	0.342	5.09	10英寸
12英寸	13.2	0.776	13.31	0.629	10.93	0.508	8.91	0.406	7.19	12英寸
14英寸	15.3	0.9	17.89	0.729	14.68	0.588	11.96	0.471	9.66	14英寸
16英寸	17.4	1.024	23.15	0.829	18.98	0.669	15.48	0.535	12.48	16英寸
18英寸	19.5	1.147	29.07	0.929	23.84	0.75	19.44	0.6	15.69	18英寸
20英寸	21.6	1.271	35.68	1.029	29.25	0.831	23.86	0.665	19.26	20英寸
24英寸	25.8	1.518	50.89	1.229	41.73	0.992	34.03	0.794	27.46	24英寸
30英寸	32	1.882	78.26	1.524	64.18	1.231	52.37	0.985	42.26	30英寸
36英寸	38.3	2.253	112.13	1.824	91.93	1.473	75	1.178	60.49	36英寸
42英寸	44.5	2.618	151.39	2.119	124.09	1.712	101.28	1.369	81.68	42英寸
压力等级的计算采用 PPI TR-4 中针对 PE 4710 材料在 73°F (23°C) 下 HDS 的 0.63 设计系数。HDPE 可承受高达管道额定压力 1.5 倍的重复性冲击压力，以及高达管道额定压力 2.0 倍的偶发性冲击压力。温度、化学和环境因素可能需要使用额外的设计系数。
此尺寸规格表仅供参考，不应替代持证专业工程师的建议。管道重量根据 PPI TR-7 标准计算。平均内径采用 DIPS 外径和最小壁厚加 6% 计算，用于估算流体流量。实际内径会有所不同。设计与管道内径相匹配的组件时，请参考适用管道制造规范中的管道尺寸和公差。
