HDPE给水管系列

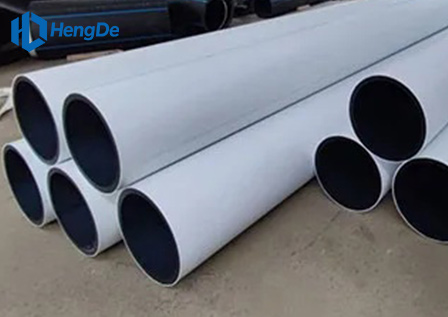

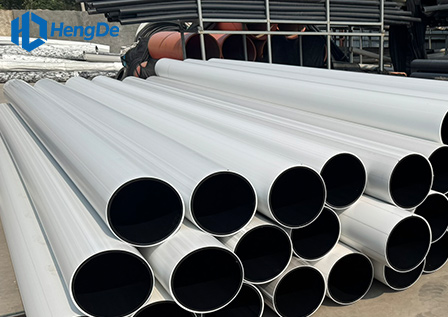

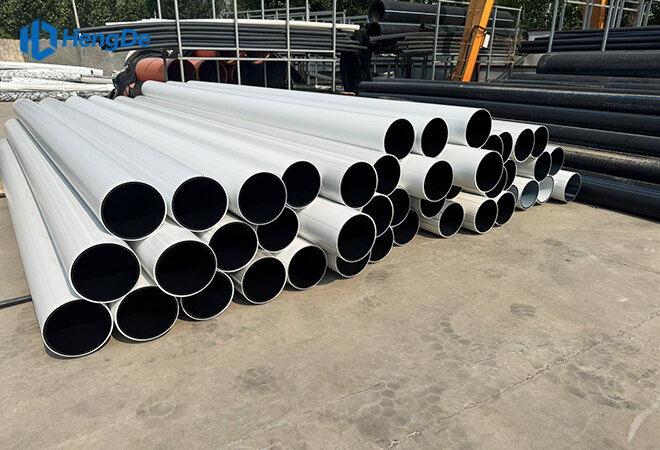

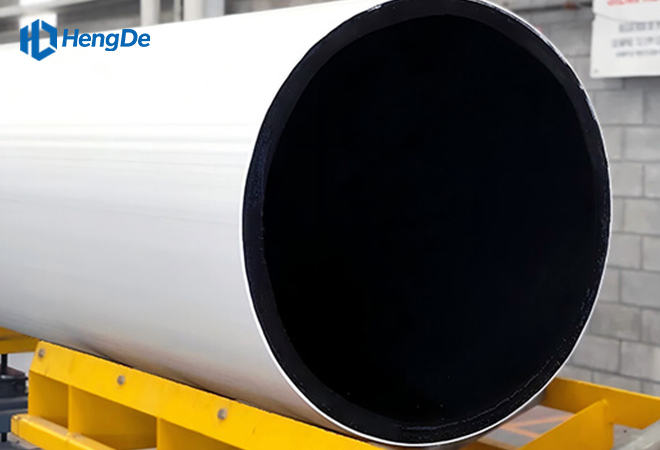

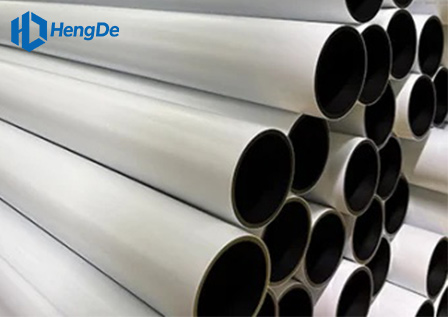

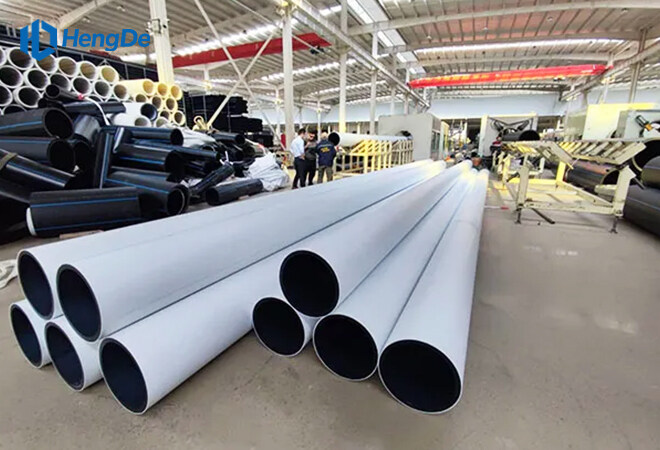

HDPE双色共挤管道
标准：EN 12201-2:2011

1、规格尺寸：外径 Φ20mm — Φ630mm

2、压力等级：PN0.6MPa — PN1.6MPa

3、颜色组合：外层黑色+内层蓝色/白色/绿色等

4、原料材质：PE100 全新原料

5、应用领域：市政供水、直饮水、食品加工、医药等

6.、执行标准：GB/T 13663、ISO 4427、EN 12201等

7、产品特点：双层共挤、标识清晰、卫生安全

Certification

获取报价发送邮件

介绍
特征
规格
物理参数
应用
下载

介绍

HDPE双色共挤管采用双层共挤工艺，外层为黑色抗老化层，内层为彩色标识层，内外层紧密结合，不分层不脱落。内层颜色可根据用途定制（蓝色-供水、白色-食品、绿色-农业等），标识清晰美观，便于识别和管理。

产品兼具黑色管材的抗老化性能和彩色管材的标识功能，卫生安全，可用于直饮水输送。恒德塑胶双色共挤管采用先进共挤设备，壁厚均匀，结合牢固，外观美观。

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

特征

性能特点

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

双层共挤：内外层一次成型，结合牢固，不分层。

标识清晰：内层颜色区分用途，便于识别管理。

抗老化好：外层黑色抗紫外线，户外使用寿命长。

卫生安全：内层食品级原料，可输送直饮水。

耐腐蚀强：耐酸碱、耐化学腐蚀。

连接可靠：热熔连接，接口强度高。

美观实用：外观整齐，标识清楚，提升工程形象。

规格

EN 12201-2:2011 管材系列
	SDR6	SDR7.4	SDR9	SDR11	SDR13.6	SDR17	SDR21	SDR26	SDR33	SDR41
	S2.5	S3.2	S4	S5	S6.3	S8	S10	S12.5	S16	S20
	标称压力，PNa，单位为巴
PE80	PN25	PN20	PN16	PN12.5	PN10	PN8	PN6	PN5	PN4	PN3.2	PE80
PE100	PN32	PN25	PN20	PN16	PN12.5	PN10	PN8	PN6	PN5	PN4	PE100
标称尺寸 DN/OD	壁厚b										标称尺寸 DN/OD
标称尺寸 DN/OD	e最小	e最小	e最小	e最小	e最小	e最小	e最小	e最小	e最小	e最小	标称尺寸 DN/OD
16	3	2.3	2	-		-	-	-	-	-	16
20	3.4	3	2.3	2	2	-	-	-	-	-	20
25	4.2	3.5	3	2.3	2.4	-	-	-	-	-	25
32	5.4	4.4	3.6	3	3	2	-	-	-	-	32
40	6.7	5.5	4.5	3.7	3.7	2.4	2	-	-	-	40
50	8.3	6.9	5.6	4.6	4.7	3	2.4	2	-	-	50
63	10.5	8.6	7.1	5.8	5.6	3.8	3	2.5	-	-	63
75	12.5	10.3	8.4	6.8	6.7	4.5	3.6	2.9	-	-	75
90	15	12.3	10.1	8.2	8.1	5.4	4.3	3.5	-	-	90
110	18.3	15.1	12.3	10	9.2	6.6	5.3	4.2	-	-	110
125	20.8	17.1	14	11.4	10.3	7.4	6	4.8	-	-	125
140	23.3	19.2	15.7	12.7	11.8	8.3	6.7	5.4	-	-	140
160	26.6	21.9	17.9	14.6	13.3	9.5	7.7	6.2	-	-	160
180	29.9	24.6	20.1	16.4	14.7	10.7	8.6	6.9	-	-	180
200	33.2	27.4	22.4	18.2	16.6	11.9	9.6	7.7	-	-	200
225	37.4	30.8	25.2	20.5	18.4	13.4	10.8	8.6	-	-	225
250	41.5	34.2	27.9	22.7	20.6	14.8	11.9	9.6	-	-	250
280	46.5	38.3	31.3	25.4	23.2	16.6	13.4	10.7	-	-	280
315	52.3	43.1	35.9	28.6	26.1	18.7	15	12.1	9.7	7.7	315
355	59	48.5	39.7	32.2	29.4	21.1	16.9	13.6	10.9	8.7	355
400	-	54.7	44.7	36.6	33.1	23.7	19.1	15.3	12.3	9.8	400
450	-	61.5	50.3	40.9	36.8	26.7	21.5	17.2	13.8	11	450
500	-	67.6	55.8	45.4	41.2	29.7	23.9	19.1	15.3	12.3	500
560	-	75.7	62.5	50.8	46.3	33.2	26.7	21.4	17.2	13.7	560
630	-	85.1	70.3	57.2	52.2	37.4	30	24.1	19.3	15.4	630
710	-	95.9	79.3	64.5	58.8	41.2	33.9	27.2	21.8	17.4	710
800	-	-	89.3	72.6	66.1	47.4	38.1	30.6	24.5	19.6	800
900	-	-	-	81.7	73.4	53.3	42.9	34.4	27.6	22	900
1000	-	-	-	90.8	88.2	59.3	47.7	38.2	30.6	24.5	1000
1200	-	-	-	-	102.9	71.1	57.2	45.9	36.7	29.4	1200
1400	-	-	-	-	117.5	83	66.7	53.5	42.9	34.3	1400
1600	-	-	-	-	-	94.8	76.2	61.2	49	39.2	1600
1800	-	-	-	-	-	106.6	85.5	68.8	55.1	44	1800
2000	-	-	-	-	-	118.4	95.3	76.4	61.2	48.9	2000
2250	-	-	-	-	-	-	107.2	86	70	55	2250
2500	-	-	-	-	-	-	119.1	95.6	77.7	61.2	2500
PN 值基于 C=1.25。
b 公差符合 ISO11922-7 标准 V 级要求

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

物理参数

球墨铸铁管尺寸（DIPS）及尺寸数据 PE4710 (PE3408) 尺寸单位：英寸
压力等级		335 psi DR 7.0		250 psi DR 9.0		200 psi DR 11.0		160 psi DR 13.5		PE4710 (PE3408)
公称管径	浸入式外径（英寸）	最小墙体（英寸）	重量（磅/英尺）	最小墙体（英寸）	重量（磅/英尺）	最小墙体（英寸）	重量（磅/英尺）	最小墙体（英寸）	重量（磅/英尺）	公称管径
4英寸	4.5	0.686	3.87	0.533	3.13	0.436	2.62	0.356	2.18	4英寸
6英寸	5.563	0.986	8	0.767	6.47	0.627	5.42	0.511	4.5	6英寸
8英寸	6.625	1.293	13.76	1.006	11.13	0.823	9.32	0.67	7.75	8英寸
10英寸	8.625	1.586	20.7	1.233	16.74	1.009	14.03	0.822	11.66	10英寸
12英寸	10.75	1.886	29.27	1.467	23.67	1.2	19.84	0.978	16.48	12英寸
14英寸	12.75	2.186	39.33	1.7	31.8	1.391	26.65	1.133	22.15	14英寸
16英寸	14	2.486	50.87	1.933	41.13	1.582	34.47	1.289	28.64	16英寸
18英寸	16	2.786	63.89	2.167	51.66	1.773	43.29	1.444	35.97	18英寸
20英寸	18			2.4	63.38	1.964	53.12	1.6	44.14	20英寸
24英寸	20			2.867	90.43	2.345	75.78	1.911	62.97	24英寸
30英寸	22					2.909	116.58	2.37	96.87	30英寸
36英寸	24					3.482	167.01	2.837	138.77	36英寸
42英寸	30							3.296	187.33	42英寸
压力等级		125 psi DR 7.0		100 psi DR 9.0		200 psi DR 11.0		160 psi DR 13.5		PE4710 (PE3408)
公称管径	浸入式外径（英寸）	最小墙体（英寸）	重量（磅/英尺）	最小墙体（英寸）	重量（磅/英尺）	最小墙体（英寸）	重量（磅/英尺）	最小墙体（英寸）	重量（磅/英尺）	公称管径
4英寸	4.8	0.282	1.76	0.229	1.45					4英寸
6英寸	6.9	0.406	3.64	0.329	2.99	0.265	2.43	0.212	1.96	6英寸
8英寸	9.05	0.532	6.26	0.431	5.13	0.348	4.19	0.278	3.37	8英寸
10英寸	11.1	0.653	9.42	0.529	7.73	0.427	6.3	0.342	5.09	10英寸
12英寸	13.2	0.776	13.31	0.629	10.93	0.508	8.91	0.406	7.19	12英寸
14英寸	15.3	0.9	17.89	0.729	14.68	0.588	11.96	0.471	9.66	14英寸
16英寸	17.4	1.024	23.15	0.829	18.98	0.669	15.48	0.535	12.48	16英寸
18英寸	19.5	1.147	29.07	0.929	23.84	0.75	19.44	0.6	15.69	18英寸
20英寸	21.6	1.271	35.68	1.029	29.25	0.831	23.86	0.665	19.26	20英寸
24英寸	25.8	1.518	50.89	1.229	41.73	0.992	34.03	0.794	27.46	24英寸
30英寸	32	1.882	78.26	1.524	64.18	1.231	52.37	0.985	42.26	30英寸
36英寸	38.3	2.253	112.13	1.824	91.93	1.473	75	1.178	60.49	36英寸
42英寸	44.5	2.618	151.39	2.119	124.09	1.712	101.28	1.369	81.68	42英寸
压力等级的计算采用 PPI TR-4 中针对 PE 4710 材料在 73°F (23°C) 下 HDS 的 0.63 设计系数。HDPE 可承受高达管道额定压力 1.5 倍的重复性冲击压力，以及高达管道额定压力 2.0 倍的偶发性冲击压力。温度、化学和环境因素可能需要使用额外的设计系数。
此尺寸规格表仅供参考，不应替代持证专业工程师的建议。管道重量根据 PPI TR-7 标准计算。平均内径采用 DIPS 外径和最小壁厚加 6% 计算，用于估算流体流量。实际内径会有所不同。设计与管道内径相匹配的组件时，请参考适用管道制造规范中的管道尺寸和公差。
