介绍
HDPE燃气管道采用燃气专用高密度聚乙烯颗粒，严格按GB/T 15558.2-2023安全标准生产，密封性与安全性优异，是城镇燃气输配专用环保管材。产品DN20-DN400，压力0.4MPa-1.0MPa，适用于市政燃气、民用供气、工业燃气、农村燃气改造。
管材耐腐蚀、耐低温、抗开裂、抗老化、无渗漏；柔韧性好、安装便捷，全力保障燃气输送安全稳定。恒德塑胶HDPE燃气管取得特种设备制造许可证，通过国家燃气用聚乙烯管道安全认证，每批次产品均经过严格的静液压强度和耐慢速裂纹增长测试。
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
特征
安全可靠：燃气专用PE100原料，通过特种设备制造许可认证。
抗开裂强：优异的耐慢速裂纹增长（SCG）和快速裂纹传递（RCP）性能。
耐腐蚀性：耐酸碱、耐化学腐蚀，不受土壤和燃气成分侵蚀。
连接可靠：热熔/电熔连接，接口强度高于管材本体，杜绝燃气泄漏。
柔韧性好：可弯曲铺设，减少接头数量，适应地形沉降。
使用寿命：埋地使用寿命长达50年，维护成本低。
重量轻便：施工便捷，降低安装成本和劳动强度。
规格
| 压力等级 4710 | DR7 | DR9 | DR11 | DR11.5 | DR 13.5 | DR17 | DR 21 | DR26 | DR 32.5 | |||
| 设计因子（DF）=0.4 | 125psi | 125psi | 125psi | 122psi | 102psi | 80psi | 64psi | 不适用 | 不适用 | |||
| 设计因子（DF）=0.32 | 125psi | 125psi | 102psi | 98psi | 82psi | 64psi | 51psi | 41psi | 33psi | |||
| IPS管道尺寸（英寸） | 标称外径（英寸） | 标称外径（毫米） | 最小壁厚（英寸） | 最小壁厚（英寸） | 最小壁厚（英寸） | 最小壁厚（英寸） | 最小壁厚（英寸） | 最小壁厚（英寸） | 最小壁厚（英寸） | 最小壁厚（英寸） | 最小壁厚（英寸） | IPS管道尺寸（英寸） |
| 1⁄2 | 0.840 | 21.336 | 0.120 | 0.093 | 0.076 | 0.073 | 0.062 | - | - | - | - | 1⁄2 |
| 3/4英寸 | 1.050 | 26.670 | 0.150 | 0.117 | 0.095 | 0.091 | 0.078 | 0.062 | - | - | - | 3/4英寸 |
| 1英寸 | 1.315 | 33.401 | 0.188 | 0.146 | 0.120 | 0.114 | 0.097 | 0.077 | - | - | - | 1英寸 |
| 1/4英寸 | 1.660 | 42.164 | 0.237 | 0.184 | 0.151 | 0.144 | 0.123 | 0.098 | - | - | - | 1/4英寸 |
| 1/2英寸 | 1.900 | 48.260 | 0.271 | 0.211 | 0.173 | 0.165 | 0.141 | 0.112 | - | - | - | 1/2英寸 |
| 2英寸 | 2.375 | 60.325 | 0.339 | 0.264 | 0.216 | 0.207 | 0.176 | 0.140 | 0.113 | - | - | 2英寸 |
| 3英寸 | 3.500 | 88.900 | 0.500 | 0.389 | 0.318 | 0.304 | 0.259 | 0.206 | 0.167 | - | - | 3英寸 |
| 4英寸 | 4.500 | 114.300 | 0.643 | 0.5 | 0.409 | 0.391 | 0.333 | 0.265 | 0.214 | 0.173 | 0.138 | 4英寸 |
| 5英寸 | 5.563 | 141.300 | - | 0.618 | 0.506 | - | 0.412 | 0.327 | 0.265 | - | - | 5英寸 |
| 6英寸 | 6.625 | 168.275 | 0.946 | 0.736 | 0.602 | 0.576 | 0.491 | 0.390 | 0.315 | 0.255 | 0.204 | 6英寸 |
| 8英寸 | 8.625 | 219.075 | 1.232 | 0.958 | 0.784 | 0.750 | 0.639 | 0.507 | 0.411 | 0.332 | 0.265 | 8英寸 |
| 10英寸 | 10.750 | 273.050 | 1.536 | 1.194 | 0.977 | 0.935 | 0.796 | 0.632 | 0.512 | 0.413 | 0.331 | 10英寸 |
| 12英寸 | 12.750 | 323.850 | 1.821 | 1.417 | 1.159 | 1.109 | 0.944 | 0.750 | 0.607 | 0.490 | 0.392 | 12英寸 |
| 压力等级 4710 | 自由度=0.32 | 100psi | 100psi | 100psi | 100psi | 82psi | 64psi | 51psi | 41psi | 33psi | ||
| 14英寸 | 14 | 355.60 | 2.000 | 1.556 | 1.273 | 1.217 | 1.037 | 0.824 | 0.667 | 0.538 | 0.431 | 14英寸 |
| 16英寸 | 16 | 406.40 | 2.286 | 1.778 | 1.455 | 1.391 | 1.185 | 0.941 | 0.762 | 0.615 | 0.492 | 16英寸 |
| 18英寸 | 18 | 457.20 | 2.571 | 2.000 | 1.636 | 1.565 | 1.333 | 1.059 | 0.857 | 0.692 | 0.554 | 18英寸 |
| 20英寸 | 20 | 508.00 | 2.857 | 2.222 | 1.818 | 1.739 | 1.481 | 1.176 | 0.952 | 0.769 | 0.615 | 20英寸 |
| 22英寸 | 22 | 558.80 | 3.143 | 2.444 | 2.000 | 1.913 | 1.630 | 1.294 | 1.048 | 0.846 | 0.677 | 22英寸 |
| 24英寸 | 24 | 609.60 | 3.429 | 2.667 | 2.182 | 2.087 | 1.778 | 1.412 | 1.143 | 0.923 | 0.738 | 24英寸 |
| 产品标准：ASTM D2513 管材材质：ASTM D3350 PPI PE 4710/PE100（仅限新料） PE4710/PE100燃气输配管按照ASTM D 2513标准制造，用于天然气、液化石油气和庭院煤气的地下输配。12英寸及以下PE4710管材的设计系数(DF)可取0.4。12英寸及以下PE3408/PE4710/PE100燃气输配管的最大工作压力为125psig，大于12英寸的管材为100psig，所有尺寸的管材均为100psi。 | ||||||||||||
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
物理参数
| 管道类别 ASTM D2513-16 | |||||||||
| 财产 | 测试方法 | 类别 | |||||||
| 一个 | B | C | D | E | F | G | H | ||
| 温度，华氏度（摄氏度） | 100 (38) | 120 (49) | 140 (60) | 160 (71) | 180 (82) | 200 (93) | |||
| 静水压力设计基准，psi（MPa） | D2837 | 400 (2.8) | 500 (3.4) | 630 (4.3) | 800 (5.5) | 1000 (6.9) | 1250 (8.6) | 1600 (11.0) | 2000 (13.8) |
| 熔化指数 | D1238 | >0.5 | 0.2–0.5 | 0.01–0.3 | <0.01 | ||||
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
应用
• 城镇天然气输配管网
• 城市燃气管网改造
• 农村煤改气工程
• 工业燃气输送管道
• 商业综合体燃气管道
• 液化石油气输送
• 燃气调压站配套管道
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
图片展示

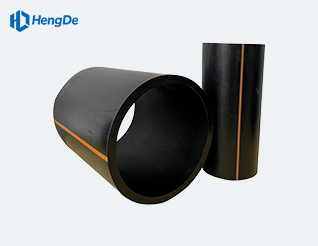

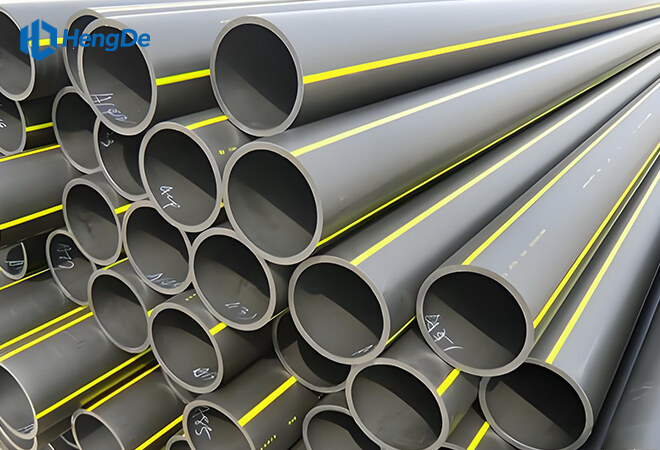

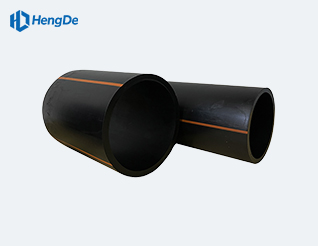

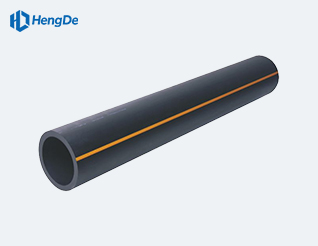

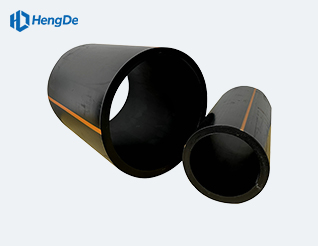

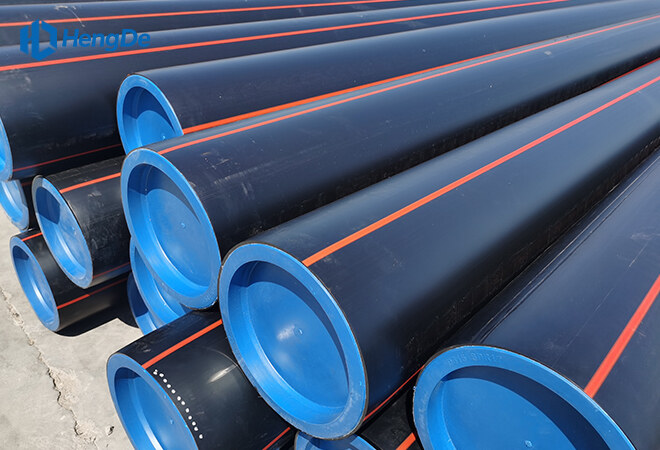

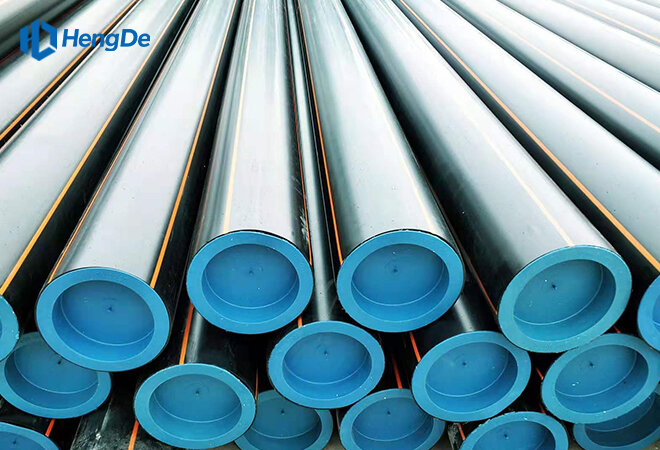

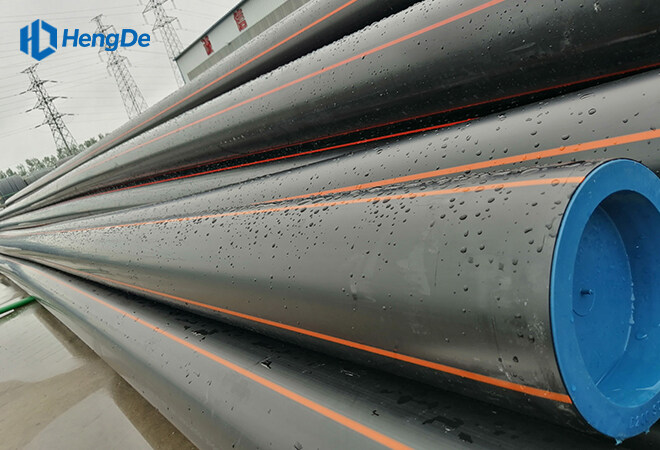

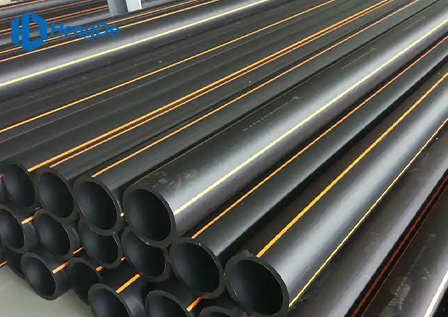

- 产品全景图

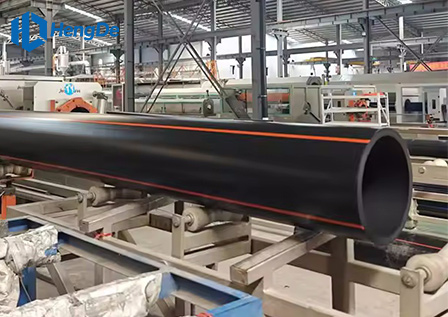

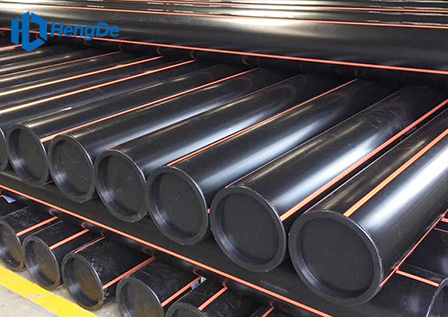

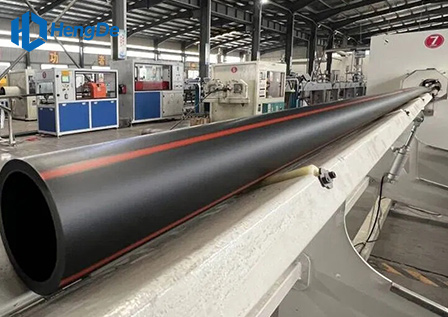

- 产品生产图
