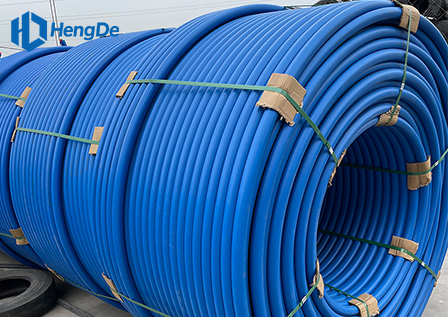

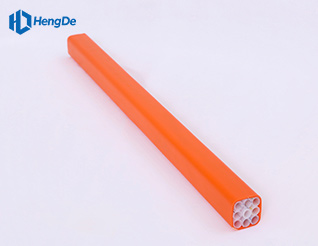

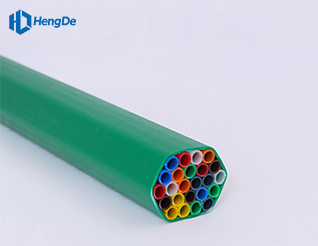

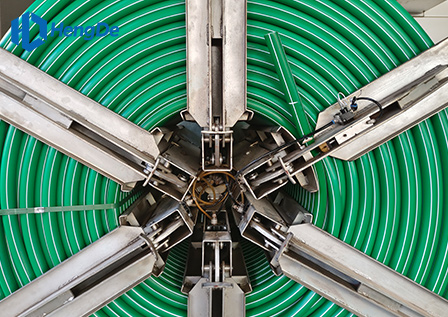

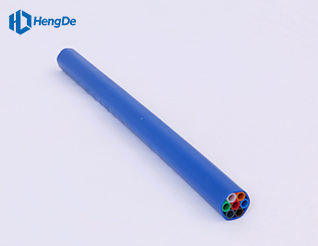

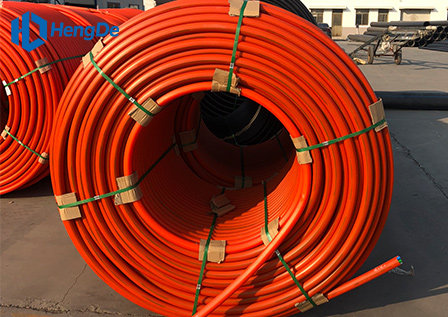

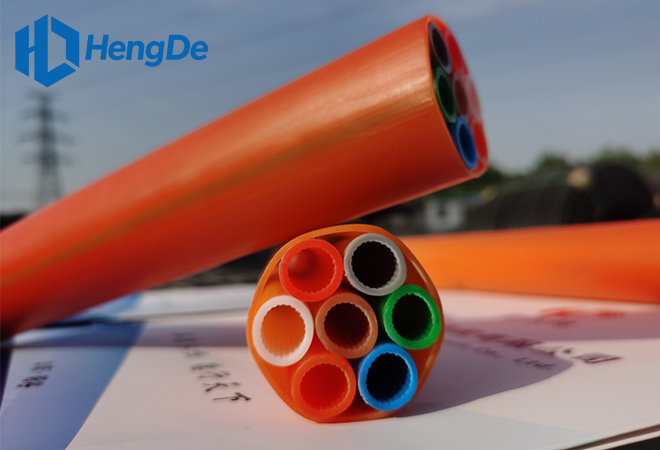

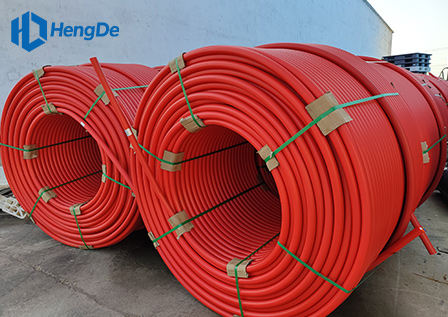

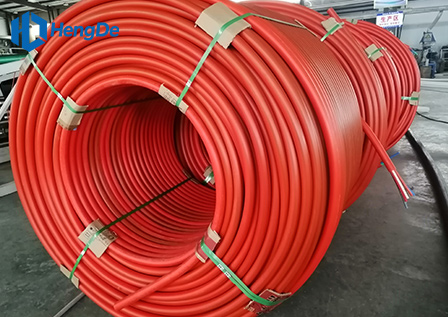

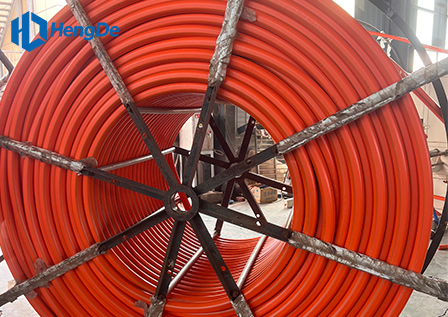

HDPE集束管
标准：JT/T 496-2018

1、规格尺寸：外管Φ32mm — Φ110mm，内孔Φ8mm — Φ14mm

2、孔数：4孔、7孔、9孔、12孔、19孔等多种规格

3、外管类型：PE外管 / 铝塑复合外管

4、原料材质：HDPE高密度聚乙烯

5、应用领域：城市通信、5G基站、数据中心、智慧社区等

6、执行标准：JT/T 496、YD/T 841、YD/T 1460、ASTM F2160等

7、产品颜色：多色可选，按孔位分色

Certification

获取报价发送邮件

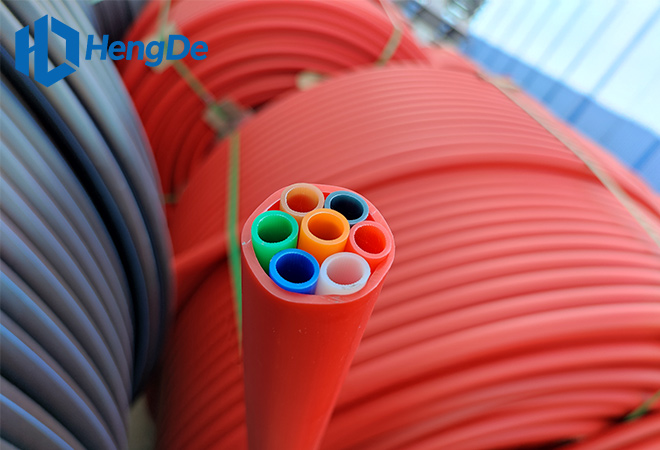

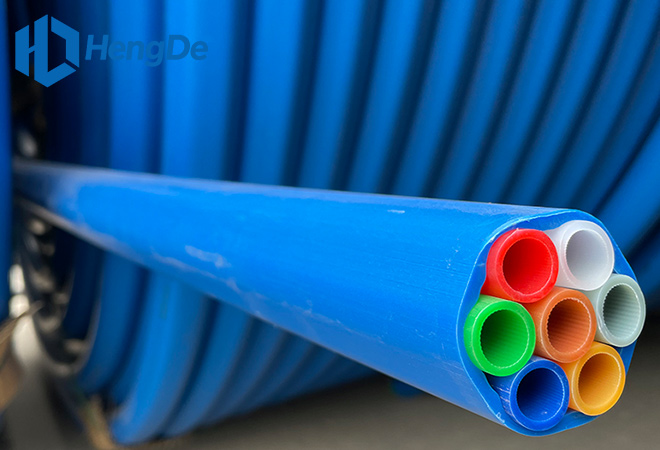

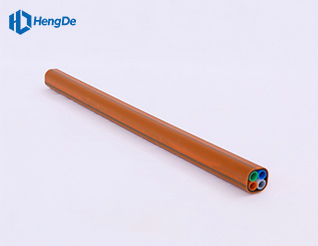

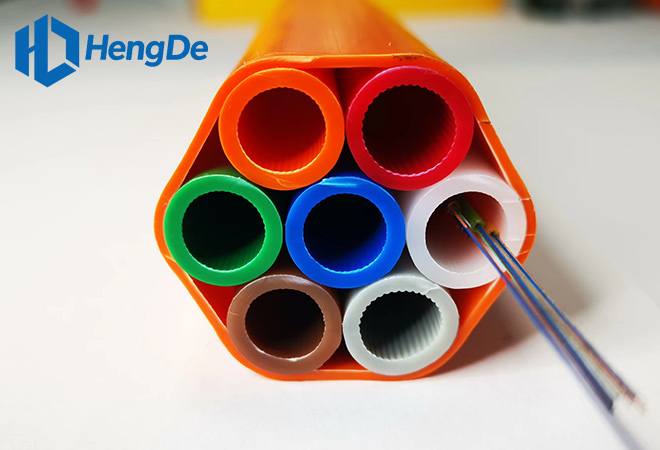

HDPE集束管以HDPE为原料，多管共挤集成，是集约化通信光缆护套管。常见4/7/9/12孔，单孔Φ8-Φ14，外管Φ32-Φ63，可做PE或铝塑复合外管，多色可选。适用于城市通信、5G基站、数据中心、智慧社区高密度布线。

一体化结构稳固、多孔独立、穿缆便捷；抗压抗沉降、耐腐蚀、抗老化，降低铺设与扩容成本。恒德塑胶集束管采用一体化共挤工艺，结构稳定、孔位均匀，每根微管独立密封，可分别敷设不同运营商光缆。

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

集约化设计：多孔一体，节省管道资源，提高管网利用率。

多孔独立：每根微管独立密封，互不干扰，便于分运营商管理。

结构稳固：一体化共挤成型，抗压抗沉降，机械性能好。

便于扩容：预留备用孔位，后期扩容无需重新开挖。

施工高效：一次敷设完成多孔管道，施工效率高。

标识清晰：不同孔位不同颜色，便于识别和维护。

适用广泛：适配气吹、牵引等多种敷设方式。

规格	外径 d呃/毫米		壁厚及公差（毫米）		非圆度百分比
	面值	宽容	标准值	宽容	卷绕前	卷绕后
∅16/13一个	16	+0.2	1.5	+0.20	≤3	≤5
		0		-0.15
∅25/21b	25	+0.3	2.0	+0.20	≤3	≤5
		0		-0.15
∅32/26	32	+0.3	2.5	+0.30	≤2	≤3
		0		-0.20
∅33/28×4c	33	-	2.5	+0.30	≤2	≤3
				-0.20
∅34/28	34	+0.3	3.0	+0.30	≤2	≤3
		0		-0.15
∅38/33×5c	38	-	2.5	+0.30	≤2.5	≤3.5
				-0.20
∅40/33	40	+0.4	3.5	+0.35	≤2.5	≤3.5
		0		-0.20
∅41/36×6(7)c	41	-	2.5	+0.35	≤2.5	≤3.5
				-0.20
∅46/38	46	+0.4	4.0	+0.35	≤3	≤5
		0		-0.20
∅50/41	50	+0.5	4.5	+0.40	≤3	≤5
		0		-0.30
∅63/54	63	+0.6	5.0	+0.40	≤3	≤5
		0		-0.30
注：1. 带肋管的规格尺寸和公差由供应商和买方协商确定。2. 其他产品的规格尺寸、型号和公差由供应商和买方协商确定。
a. 用于安装在束状风管内的微型风管。b. 适用于安装在大直径保护风管内的通信子风管。c. 适用于束状风管的外护套。

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

HDPE束管的物理和化学性能 JT/T496-2018
	项目		技术指数
			Φ33/28	Φ38/33	Φ41/36
1	外壁硬度（高清）		≥59
2	抗拉屈服强度（兆帕）		≥21
3	断裂伸长（%）		≥500
4	环刚度（千牛/平方米）		≥40		≥50
5	恢复率		当外径在垂直压力下变形为原外径的 50% 时，立即卸载，试样不会断裂，也不会分层，外径可在 10 分钟内自然恢复到原外径的 85% 以上。
6	抗落锤冲击	正常体温	温度为23℃，高度为2m，用15.3kg的重锤冲击10个试样。如果单个试样未断裂或裂纹宽度不大于0.8mm，则视为合格，合格试样数量不得少于9个。
		低温	温度为-20℃，高度为2米，用15.3公斤的重锤冲击10个样品。如果单个样品未断裂或裂纹宽度不大于0.8毫米，则视为合格，合格样品的数量不应少于9个。
7	纵向伸长（%）		≤3.0
8	脆性温度（℃）		-75
9	抗环境应力开裂性能		48小时，故障率≤20%
10	熔体流动速率（MFR）（克/10分钟）		MFR(190/2.16)≤0.5
11	耐化学腐蚀		样品浸泡在 5% NaCl 和 40% H₂O 溶液中₂所以₄分别用 40% NaOH 溶液浸泡 24 小时。未观察到明显的变色或腐蚀。
